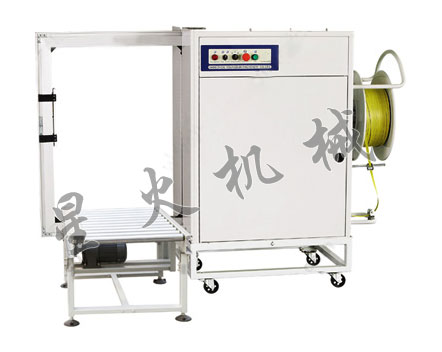

XH-103B无人化打包机

XH-103B无人化打包机内容

XH-103B无人化打包机采用"LG"PLC控制，选购电器组件为世界著名产品，有日本"OMRON"、法国"TE"、台湾"MCN"以及光电开关控制等电器。机械设计引用日本技术，设计合理，动作协调，可靠性高，具有手动、自动、连续三种功能，并且使用方便，速度快，能适合高速度生产流水作业，铝合金支架，免加油的保养，适合大型物件打包，更适合有液体、粉状坠落的物件。该机应用范围广，适用于化纤行业、烟叶复烤企业、制药行业、出版行业、制冷空调行业、家电行业、陶瓷行业、火工行业等等

　

该打包机工作原理：打包物体基本处理机器中间，首先右顶体上升，压紧带的前端，把带子收紧捆在物体上，随后左顶体上升，压紧下层带子的适当位置，加热片伸进两带子中间，中顶刀上升，切断带子，最后把下一下捆扎带子送到位，完成一个工作循环。

XH-103B无人化打包机特点
恶劣环境也能保证优良的特性。
掀盖式面板，维修、保养方便。
新式电热装置，加热快、寿命长。
单芯片电控，功能齐全、操作容易。
可选购自动送带装置。
打包带成本低比现有的市场机器使用打包带成本降低30-50%。
XH-103B无人化打包机参数
电源，功率： 380V/50HZ 750W/5A
打包速度： ≤2.5秒/道
台面高度： 可根据需要定
框架尺寸： 可根据需要定
烫粘部位： 侧面
捆扎形式： 平行1 ～多道，方式光电控制，手动等
适用包带： 厚（0.55～1.2）mm*宽（9～15）mm（实际按用户定制）
电器配置： “OMRON”“PLC”控制、法国“TE”、以及光电开关控制，精确无误适合大型物件捆包，更适合于有液体，粉状坠落的物品捆包
XH-103B无人化打包机的正确使用方法
1、 将打包绳子串过打包机后面的自动弹紧装置，并顺着打包带槽安放，之后将打包带捆扎到打包槽底端的拉驻上，旋转自动弹紧装置90度，关上底门锁住。
2、 投入物料，当物料装到压盘高度时，关紧上门，按下“向下”按钮。设备自动运行，压实。（硬纸板以外的物料投料高度只能微高于底门）。
3、压盘向下移动压缩达到最大压力后自动回程，回到完全打开位置。压缩打包约束时，压盘停在压缩物料的预设位置。
4、打开设备门将绑绳从前向后穿过底部线槽并通过压盘线槽回到前面，用手将绑绳拉紧打结。用手推打包拉杆，将拉杆推到固定的位置，卡紧。按“向上”按钮，油缸的回程将捆扎好的包捆自动翻出。（打开下门时不允许门前站人，以免门弹开误伤）
5、包捆弹出后，复位打包拉杆进行下压动作。最后移走包捆，关门并锁紧进入下一个打包循环任务。
